尼西黑陶完整传统制作工艺解析
尼西黑陶完整传统制作工艺解析
尼西黑陶被誉为青藏高原现存为数不多的原始制陶"活化石"，整套技艺完整保留史前夹砂陶的技术特征。整套生产流程完全依靠藏族匠人世代积累的高原生存经验，全程无陶轮、无模具、不施釉料、无封闭式窑炉，采用独特露天平地堆烧工艺。从泥土开采到成品出陶，前后包含选土开采、舂土过筛、配土、浸润醒泥、揉泥排气、泥条盘筑成型、捶打加固、修坯整形、多次打磨、分级阴干、平地码坯堆柴、控温烧制、覆土渗碳熏黑、自然降温、清理去灰等十几道工序。每一道工序都受到尼西乡高海拔、强紫外线、昼夜温差大的特殊环境制约，容错率低，高度依赖匠人的实操经验，很难依靠标准化数据复刻。
1. 选土备土、舂土过筛
制陶的第一步便是土料采集，匠人需要去到尼西乡几处世代相传的取土沟，开采专属的红胶土与灰白色风化白土，两种土的配比属于家族内部口传经验，没有书面标准。原生开挖出来的泥土混杂碎石、草根、植物根系，不能直接拿来制陶。泥土运回院落之后，摊放在露天坝子，借助高原强烈日照充分晾晒脱水，降低泥土黏性。晒干结块的泥土，使用石锤、木杵反复舂捣敲碎，之后使用竹制筛网反复筛分，滤除粗砂硬颗粒，只留存细腻陶土粉末。红土、白土粉末充分混合后，分次洒水浸润。高原气候干燥，加水量完全依靠匠人的肉眼和手部触感把控：水分过高泥坯会软塌变形；水分不足，盘筑过程就会开裂报废。很多老匠人会根据当日空气湿度调整加水量，雨天少加水，干燥大风天适度增加水分。
2. 揉泥醒泥
泥土初步浸润之后进入揉泥工序。传统古法是匠人赤脚反复踩踏泥堆，再双手反复折叠、摔打、揉搓泥料。揉泥的核心目的是彻底排出封闭在泥料内部的微小气泡，烧制的时候，内部气泡受热膨胀，就会造成鼓包、开裂、炸坯。充分揉制完成后，陶泥用湿布或者塑料布严密包裹，放置阴凉处进行醒泥。醒泥是容易被现代陶艺忽略的关键步骤，让泥土内部水分缓慢均匀扩散，提升泥料韧性与可塑性。醒泥周期随季节浮动，夏季气温高，两到三天即可；冬季严寒，醒泥有时要达到一周以上。没有充分醒好的泥，后续制坯极易出现隐性裂纹。
3. 泥条盘筑手工制坯（核心手工环节，全程不使用陶轮）

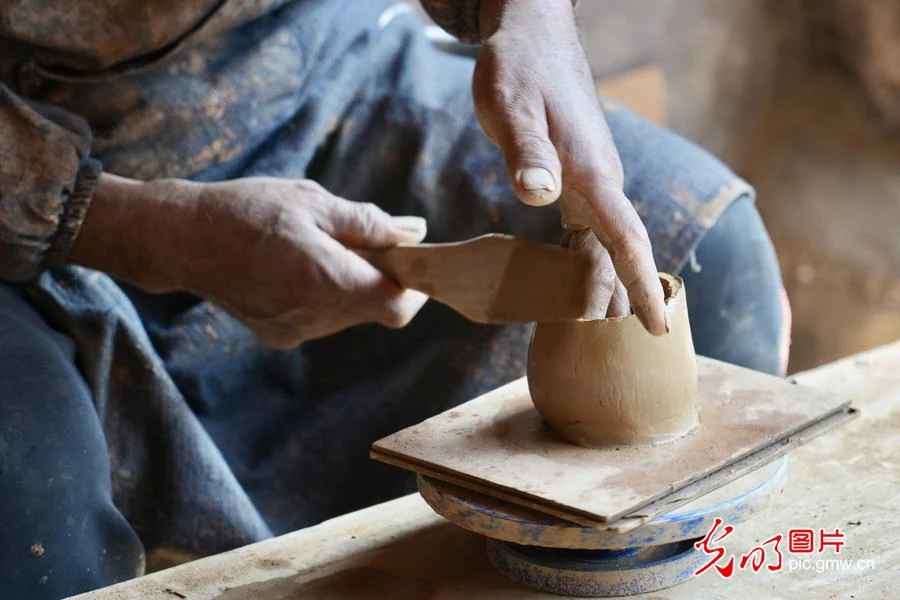

不借助转动陶轮，是尼西黑陶最标志性的技艺特点。匠人把醒置完成的陶泥分割成大小合适泥块，搓成长短粗细均匀的泥条。器物从底部开始，一圈一圈向上盘叠堆砌器身。每盘上一圈泥条，就要手持鹅卵石、木质拍板，从器物内部和外部双向反复捶打挤压，把上下两层泥条牢牢咬合在一起，消除盘筑带来的缝隙。器物壁厚、器身弧度、口沿宽窄、底足大小，全部依靠双手手感把控，不存在模板参照。
制作大型黑陶大锅时，不能一次性盘到顶部。需要等下半部分坯体半干，拥有一定支撑强度之后，再接续向上盘筑，避免坯体受自身重量挤压垮塌。一件大型炊具，仅仅成型就要耗费 2–3 天时间。整个过程节奏缓慢，不能急于求成，动作过快会扰动泥坯结构，埋下开裂隐患。小型罐子虽然速度更快，但同样遵循盘筑捶打的整套逻辑。
4. 修坯整形打磨

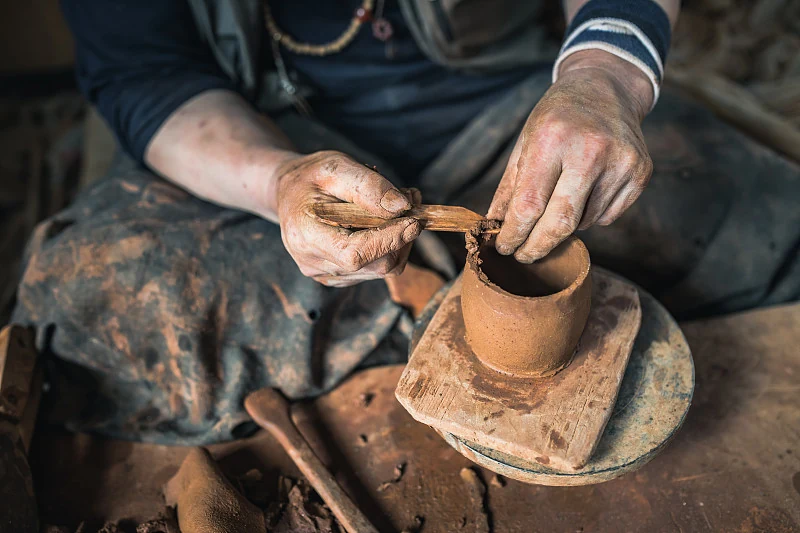

坯体大体轮廓完成之后，把握半干的黄金时机开展修坯。泥坯太湿，一碰就变形；完全干透之后，再修整极易崩裂掉渣。匠人使用木刀、竹片、鹅卵石修整口沿、器肩、器底，修正歪斜轮廓，抹平盘筑遗留的接缝。卵石反复摩挲胎体表面，压实陶土颗粒，提高坯体致密度。传统尼西黑陶以素面为主，极少复杂雕刻装饰，打磨的重心聚焦实用性能：保证锅罐摆放平稳、口沿规整，方便加盖、抓握搬运。部分匠人会简单打磨出细微防滑肌理，但不会做繁复艺术纹饰。
5. 高原环境下分级自然阴干
修整结束后的生坯转移至避光通风的屋内，进行长时间自然阴干，绝对禁止太阳直接暴晒。尼西乡海拔接近 2900 米，昼夜温差大，紫外线极强。如果直接暴晒，坯体外层快速失水收缩硬化，坯体内部仍然饱含水分，内外收缩不一致，大概率直接开裂报废。
阴干还要区分器物大小：小型陶罐阴干 3–7 天；壁厚的大型陶锅，阴干周期可达十几天，甚至二十余天。阴干期间匠人会定时翻转调换坯体摆放角度，让器物各个面失水速度尽量均衡。只有坯体含水率下降到合适区间，才能够进入烧制。阴干这一步报废率很高，很多造型完好的坯体，会在阴干阶段悄悄产生肉眼难以发现的暗裂，烧制之后彻底裂开。
6. 露天平地无釉裸烧
尼西黑陶没有专门窑房与密闭窑室，直接在平整夯实的泥土地面上开展堆烧，属于非常古老的平地堆烧工艺。完全干透的陶坯错落摆放在地面，坯体之间预留空隙，保障火焰可以流通。四周和器物上方层层堆叠栎木、松柴，依靠木柴明火直接烘烤陶坯。烧制温度维持 800–900℃ 低温区间，属于低温夹砂陶。
整个烧制过程没有测温仪器，火候全靠匠人观察火焰颜色、陶坯通红状态，判断燃烧时长。露天烧制极大受风力干扰，刮风天气匠人需要调整柴火排布，规避局部温度骤升，防止器物烧熔变形。全程器物表面不施加任何釉料，保留夹砂陶原始胎体。
7. 渗碳熏黑，黑陶变黑的科学工艺原理
当陶坯整体烧至赤红高温，就是决定成品黑色效果的渗碳关键工序。匠人迅速将准备好的松针、锯末、干枯草木厚厚覆盖到通红的陶坯上，再覆土压实，隔绝氧气。可燃物在缺氧环境发生不完全燃烧，产生大量炭黑微粒。高温条件下，陶坯胎体孔隙充分张开，炭颗粒物理渗透嵌入陶胎内部，器物原本土红色逐步转变为均匀哑光乌黑色。黑色不是外涂颜料、不是釉层，炭分子渗入胎体结构，因此正常水洗摩擦不会掉色。之后器物在覆土之下缓慢降温冷却，冷却完毕扫去表面灰烬泥土，一件尼西黑陶才算真正完成。
手工核心
整套技艺无模具、无陶轮、无釉料、无密闭窑炉，依靠世代口传心授的手感、临场经验完成。就算出自同一位匠人之手，两件成品的壁厚、弧度、黑色深浅都会存在细微差别，不存在两件完全一模一样的尼西黑陶。现代设备可以模仿外形，但很难复刻高原露天堆烧带来的胎体肌理。
与全国其他黑陶相比的独特性
国内诸多知名黑陶，例如山东龙山黑陶、德州黑陶，大多使用陶轮拉坯成型，密闭窑炉烧制，依靠精细打磨抛光获得乌黑光亮质感；部分地域黑陶涂刷黑色化妆土，仅表层发黑。
尼西黑陶保留史前制陶特征：无轮泥条盘筑成型、露天平地堆烧、烧红后覆土盖料完成渗碳变黑，低温夹砂厚胎，哑光素面，实用优先。它的渗碳不是封闭窑室内完成，而是露天烧红之后外部加盖可燃物实现。烧制过程直面高原大风、温度变化，工艺不确定性高，成品报废率也更高，是国内少见仍然活态传承的高原原始制陶样本。
